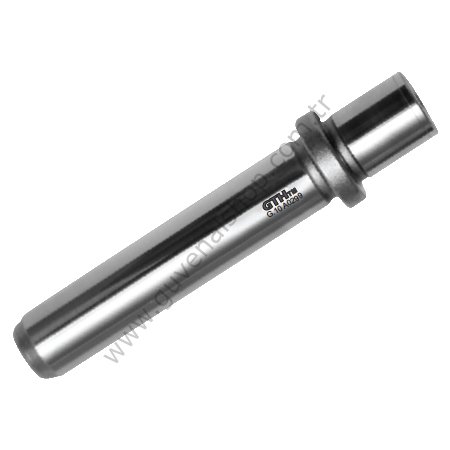

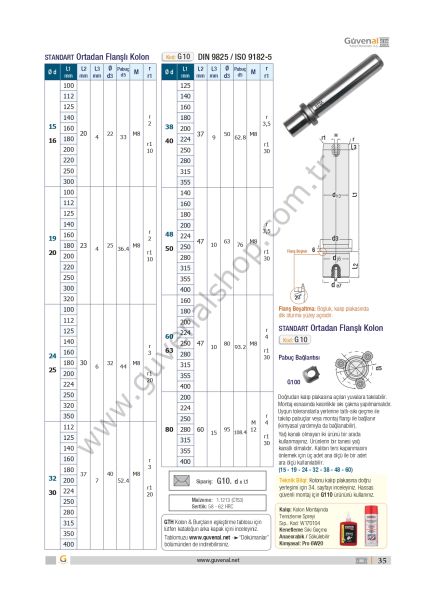

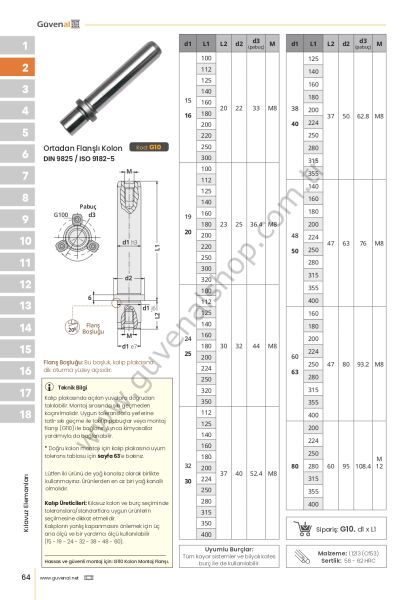

G10 Ortadan Flanşlı Kolon

DIN 9825 / ISO 9182-5

Doğrudan kalıp plakasına açılan yuvalara takılabilir. Montaj esnasında kesinlikle sıkı çakma yapılmamalıdır. Uygun toleranslarla yerlerine tatlı-sıkı geçme ile takılıp pabuçlar veya montaj flanşı ile bağlanır. (kimyasal yardımıyla da bağlanabilir) Teknik Bilgi: Kolonu kalıp plakasına doğru yerleşimi için 34.sayfayı inceleyiniz.Hassas ve güvenli montaj için G110 ürününü kullanınız.

Yağ kanalı olmayan iki ürünü bir arada kullanmayınız. Ürünlerin bir tanesi yağ kanallı olmalıdır.

Kalıbın ters kapanmasını önlemek için üç adet ana ölçü ile bir adet ara ölçü kullanılabilir. (15 - 19 - 24 - 32 - 38 - 48 - 60)

GTH Kalıp Kolonları; üretimin son aşamasında (taşlamadan sonra) çalışan yüzeyler polisaj makinemizle parlatılmaktadır. (özel formüllü finiş yüzey)

Malzeme: 1.1213 (Cf53)

Sertlik: 58 - 62 HRC

Sipariş: G10. d x L1
